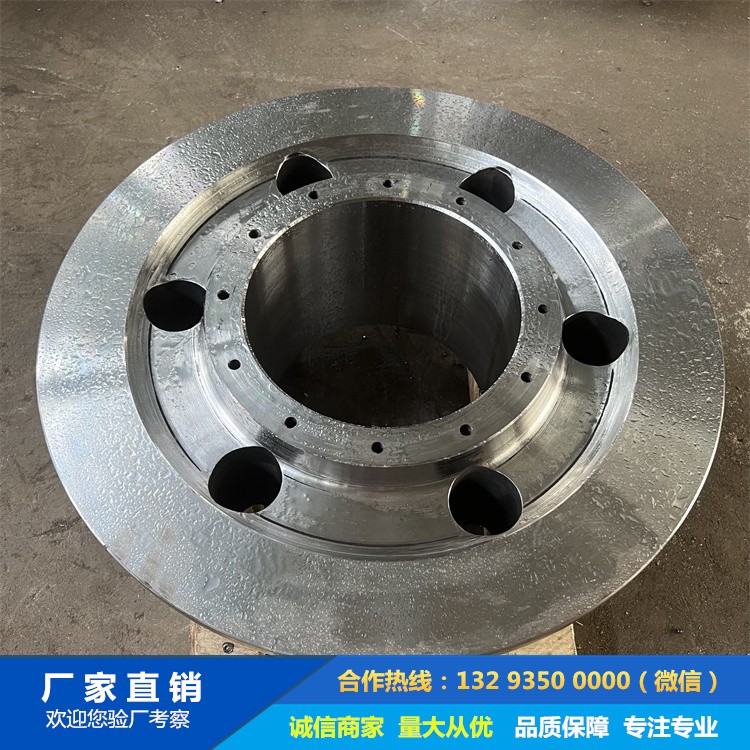

行車輪鍛件的詳解
行車輪（如橋式起重機、門式起重機行走輪）鍛件的制造工藝需要滿足高承載、耐磨損、抗沖擊等要求。以下是系統化的工藝流程及關鍵技術控制要點：
1. 材料設計與選擇
材料標準
通用材料：
45Mn2（GB/T 3077）：C 0.42~0.50%，Mn 1.40~1.80%
65Mn（GB/T 699）：高彈性極限，適用于頻繁啟停工況
重載材料：
42CrMo（ASTM A29）：調質后抗拉強度≥900MPa
34CrNiMo6（EN 10083）：-40℃沖擊功≥40J
坯料要求
冶金質量控制：
真空脫氣處理（[O]≤15ppm，[H]≤1.5ppm）
等向性指標≥0.85（消除帶狀偏析）
下料規格：
鋸切公差：直徑≤300mm時±1mm，＞300mm時±1.5mm
2. 精密加熱控制
分段加熱工藝
階段溫度范圍(℃)升溫速率(℃/h)目標
預熱 400~650 ≤150 消除熱應力
透熱 850~1050 200~300 奧氏體化
均熱 1150~1200 保溫1.5min/mm 溫度均勻（ΔT≤30℃）
加熱設備創新
電磁感應加熱：
頻率選擇：
直徑＜200mm：10kHz中頻
直徑≥200mm：1kHz工頻
氧化層厚度≤0.1mm（傳統燃氣爐0.3~0.5mm）
多向模鍛技術
工步設計：
圖表
代碼
下載
鐓粗預成形
徑向擠壓輪輞
反向擠壓輪轂
精整成形
模具技術：
組合式模具（H13鋼模芯+5CrNiMo模架）
模面鍍硬鉻（厚度0.05mm，HV≥1000）
過程參數
變形速率：0.5~5s?1（液壓機優選下限，錘鍛優選上限）
鍛后冷卻：
空冷（45Mn2）
坑冷（42CrMo，冷卻速率≤30℃/h至300℃）
4. 全流程熱處理
復合熱處理工藝
預備熱處理：
等溫退火：790℃×2h→680℃×4h（硬度≤187HBW）
最終熱處理：
差溫淬火：
輪踏面噴水冷卻（冷速80℃/s）
輪輻空冷（避免淬裂）
分區回火：
踏面：180℃×3h（HRC55~58）
輪體：420℃×6h（HRC32~35）
組織控制
晶粒度：ASTM 7~8級（晶界滲碳體≤2級）
非金屬夾雜物：A+B+C+D≤2.5級（ISO 4967）
5. 高精度機械加工
數控加工方案
工序設備關鍵參數
輪緣車削 立式車床CK5263 線速度120m/min，進給0.15mm/rev
輪轂鏜孔 臥式加工中心 圓度≤0.008mm，Ra0.8μm
螺栓孔加工 多軸鉆削中心 位置度Φ0.05mm，垂直度0.02/100mm
夾具技術
液壓膨脹芯軸：膨脹量0.1~0.15mm（定心精度0.005mm）
在線檢測系統：激光測徑儀實時監控尺寸（精度±0.01mm）
6. 全維度質量檢測
檢測體系
檢測類別方法合格標準
力學性能 輪輞取樣拉伸試驗 Rp0.2≥550MPa（65Mn）
殘余應力 中子衍射法（深度分辨率0.1mm） 輪踏面壓應力≥-300MPa
疲勞測試 三點彎曲加載（20Hz） 10?次循環無裂紋（應力幅450MPa）
微觀分析 EBSD晶界取向差分析 大角度晶界比例≥70%
缺陷預防
折疊缺陷：控制預鍛件圓角R≥15mm
淬火變形：采用仿形淬火夾具（變形量≤0.3mm/m）
7. 表面工程強化
復合強化技術
雙頻感應淬火：
中頻（3kHz）預熱+高頻（200kHz）快速加熱
硬化層梯度：表面HRC58→5mm深處HRC45
超音速噴涂：
WC-12Co涂層（厚度0.3mm，結合強度≥80MPa）
8. 工藝數字化升級
智能工廠集成
數字孿生系統：
實時映射鍛造溫度場（熱電偶+紅外熱像儀）
AI預測模具壽命（誤差≤3%）
自適應控制：
基于力-位移曲線的閉環鍛造（精度±0.5%）
典型工藝參數（65Mn鋼Φ400mm行車輪）
鍛件重量：85kg（材料利用率92%）
鍛造能耗：55kWh/件（比傳統工藝降耗30%）
疲勞壽命：≥2×10?次（ISO 281標準載荷）
生產節拍：18分鐘/件（自動化生產線）
該工藝方案可實現：
輪踏面磨損率≤0.01mm/千工作小時
批量生產CPK≥1.67（6σ質量水平）
綜合成本比鑄造工藝降低15~20%
特殊工況（如冶金起重機、港口集裝箱起重機）需針對性調整材料與熱處理制度，建議通過JMatPro軟件模擬材料性能演變過程。
